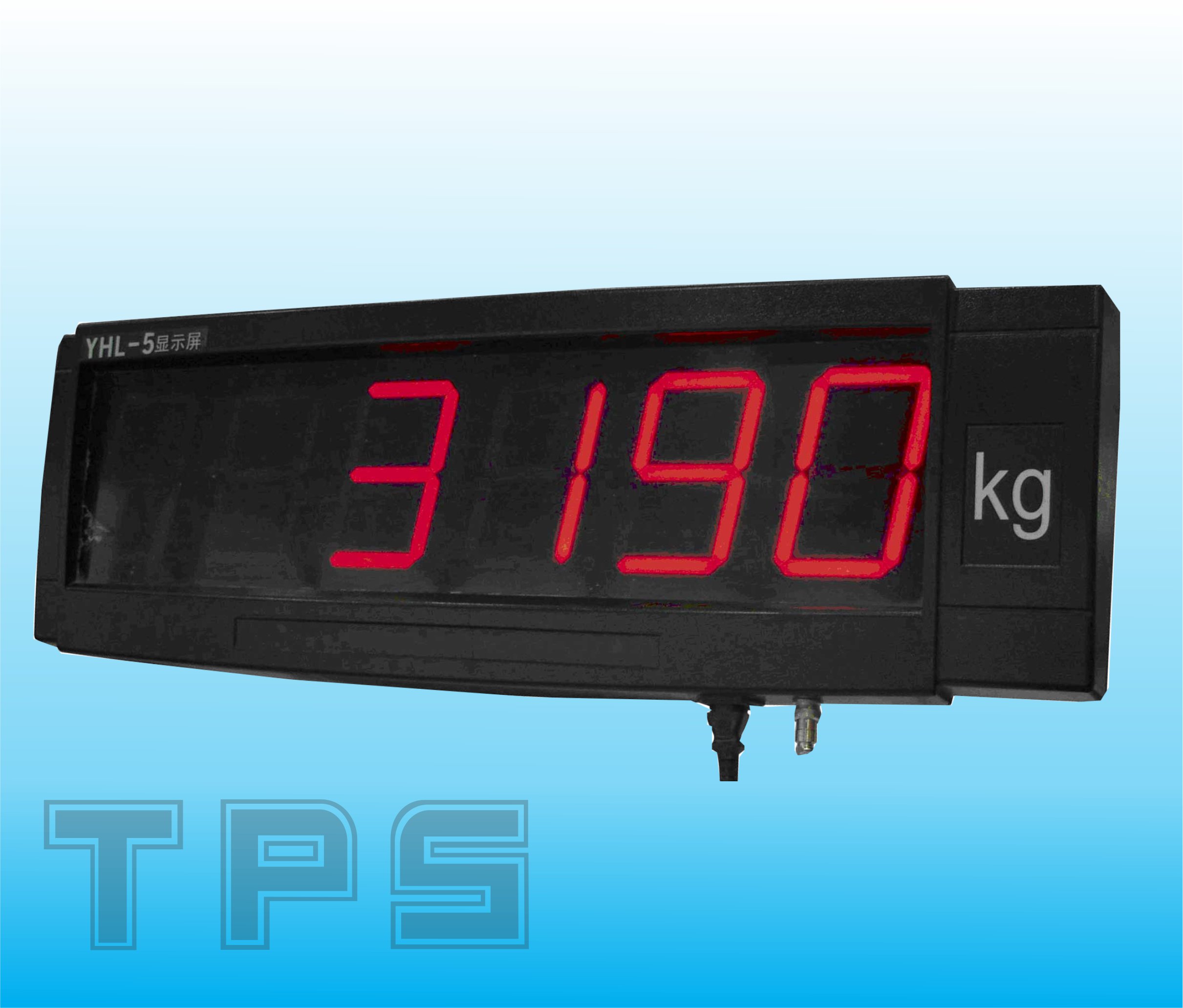

Bảng hiển thị phụ cho Cân Điện Tử.
Model: YHL5 Hãng sản xuất Yaohua.
Bảng hiển thị phụ YHL5 còn gọi là bảng đèn cân xe, bảng hiển thị cho cân xe tải, cân ô tô. tên tiếng Anh là Scoreboard YHL5.
Tự động kết nối với các loại đầu cân XK3190 A9, A7, TPSDH, A12.
Bảng hiển thị phụ YHL5 (Scoreboard) Là một màn hình hiển thị số lớn để sử dụng với cân điện tử, cân xe tải, cân sàn, và các ứng dụng công nghiệp khác. Giúp cho các lái xe và khách cân hàng nhìn thấy số cân mà không phải vào nhà điều hành. Khoảng nhìn xa có thể lên tới 22, 45, và 76 m. Có 5 hoặc 6 số với góc nhìn rộng.
Tính Năng Bảng hiển thị phụ YHL5:
- Tiêu thụ điện năng rất thấp.
- Dễ dàng lắp đặt.
- Tương thích với tất cả các chuẩn tín hiệu Đầu cân TPS, YAOHUA, DIGI, OHAUS, VMC. Các đầu cân có cổng RS232.
- Chiều cao số: 175 mm.
- Size inch 5in (1mm = 0.03937 inches).
- LED 06 Bit 6 số led 7 đoạn màu đỏ.
- Kích Thước: (780 x 260 x 58) mm.
- Vỏ làm bằng thép được sơn màu đèn rất thẩm mỹ.
- Dễ dàng truy cập đến các thành phần nội bộ để sửa chữa.
- Tốt độ truyền mặt định là 9600 (có thể thay đổi 1200, 2400, 4800 tùy theo nhu cần của đầu cân mà chọn để sử dụng)
- Hai thiết lập để điều chỉnh độ sáng của màn hình.
- Kết nối: rắc và bảng hiệu thị phụ YHL5 là chui rắc tròn 5 lỗ và đầu cân RS232 rắc 15 chân.
- Có thể chép chíp FULL 5 để giao tiếp với các đầu cân khác.
- Ứng dụng: Xem kết quả cân từ khoản cách xa, Dùng nhiều trong cân ô tô, cân xe tải, cân bàn, cân bộ, cân TPS.
- Trọng lượng: 5,64 kg
- Trọng lượng vận chuyển: 7 kg
- Nguồn điện: 100-240V
Cung cấp bao gồm:
- Bảng hiển thị phụ YHL5
- Dây tính hiệu 2 lỗi dài 12 mét giữa đầu cân và YHL5.
- Dây nguồn dài 2 mét.
- CO phòng thương mại, CQ hãng sản xuất (bản sao).
Xuất Xứ: TPS OEM YAOHUA.
Bảng Thông Số Kỹ Thuật YHL5

 Introduction
Auxiliary display for weighing device by viewing weighing result from long distance. Auxiliary display for weighing system by connecting with computer with matching output format. Weighing indicator should be equipped with corresponding communication interface to connect with scoreboard.
Standard function.
Dynamic scan flip-latching technology (YHL-1/3/5/5S/5K/5G).
- Static and dynamic scan flip-latching technology (YHL-8).
- High-lighted digital segment and broad eyesight.
- Gross or net weight display from indictor or other output system.
- Display character: 18-bit LED with character height 75mm.
(YHL-3/3 steel housing).
- Display character: 6-bit LED with character height 75mm.
(YHL-3 steel housing).
- Display character: 6-bit LED with character height 125mm.
(YHL-5 steel housing).
- Display character: 6-bit LED with character height 125mm.
(YHL-5S,character LED, water proof housing).
- Display character:6-bit LED with character height 125mm.
(YHL-5G,dot LED, water proof housing).
- Display character: 6-bit LED with character height 200mm.
(YHL-8 steel housing).
- Display character: 6-bit LED with character height 25mm.
(YHL-1 steel housing).
Technical parameter.
Power:AC187-242V:49-51HZ.
Communication interface:current loop way/RS232.
Operating temperature:0-40℃.
Operating humidity:≤85％RH.
Nonstandard Function( Optional, please inform sales staff if need):
- Connection to PC function.
(Output format of PC should be offered by customer)
-Connection to other indicator function.
(Corresponding manual for indicator or sample should be offered)
