Cân bàn điện tử TPS3040-A9P Do HÃNG CÂN ĐIỆN TỬ THỊNH PHÁT có trụ sở chính tại số 57 Đường Nguyễn Văn Thương, Phường 25, Quận Bình Thạnh, TP.Hồ Chí Minh lắp ráp và phân phối, quí khách có nhu cầu liên hệ điện thoại (028) 62.888.666 di động có Zalo 0915.999.111 xin cảm ơn.

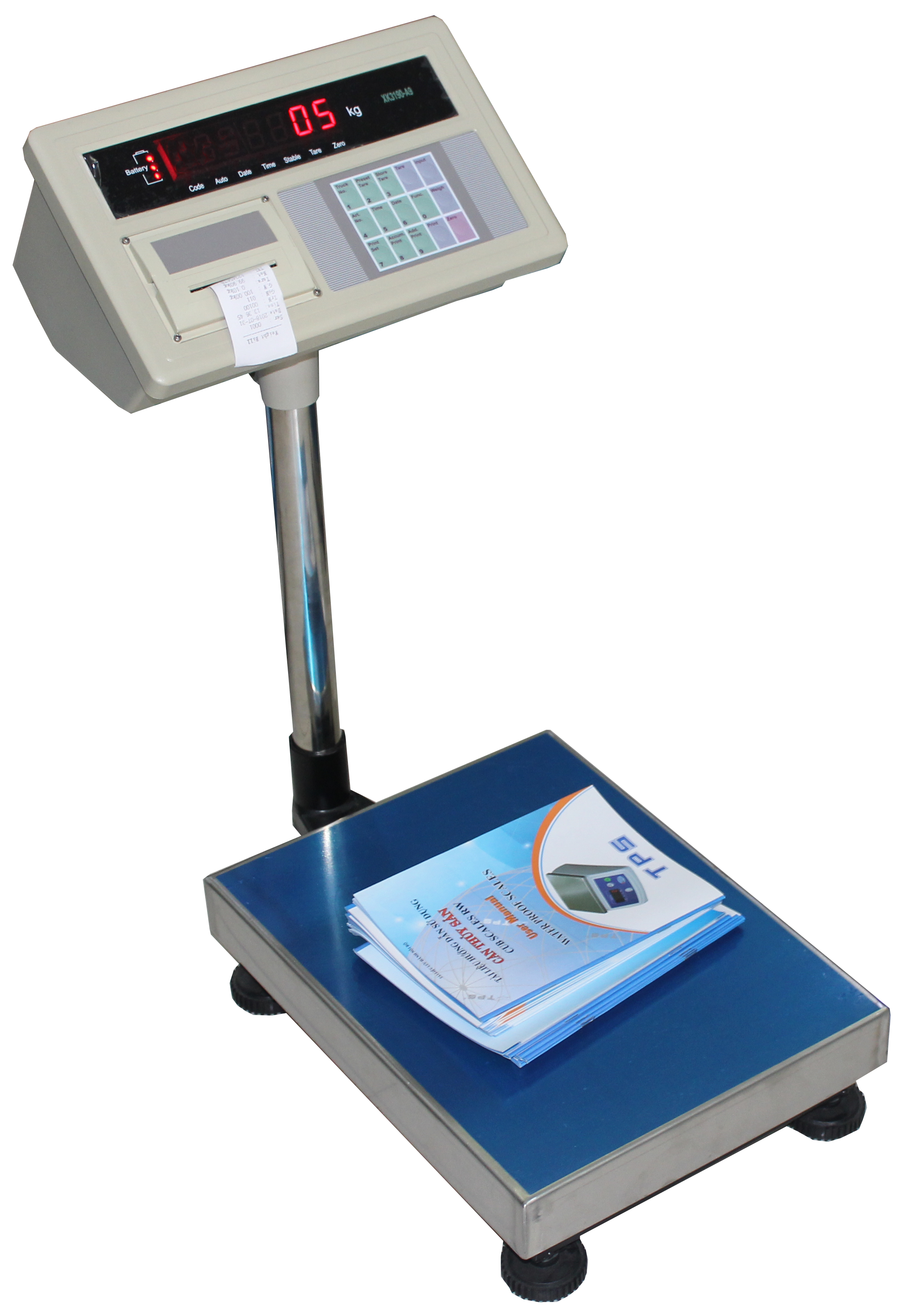

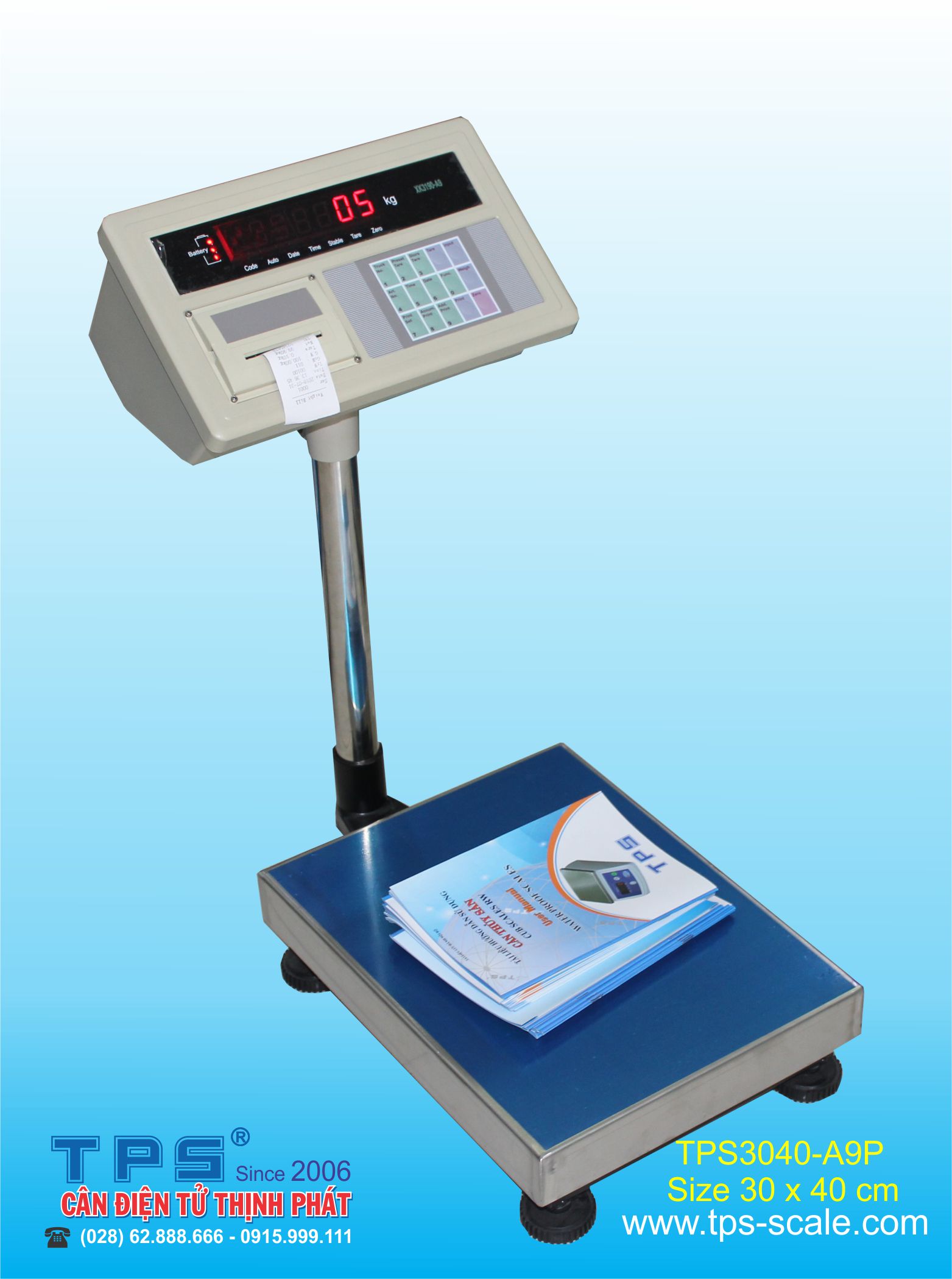

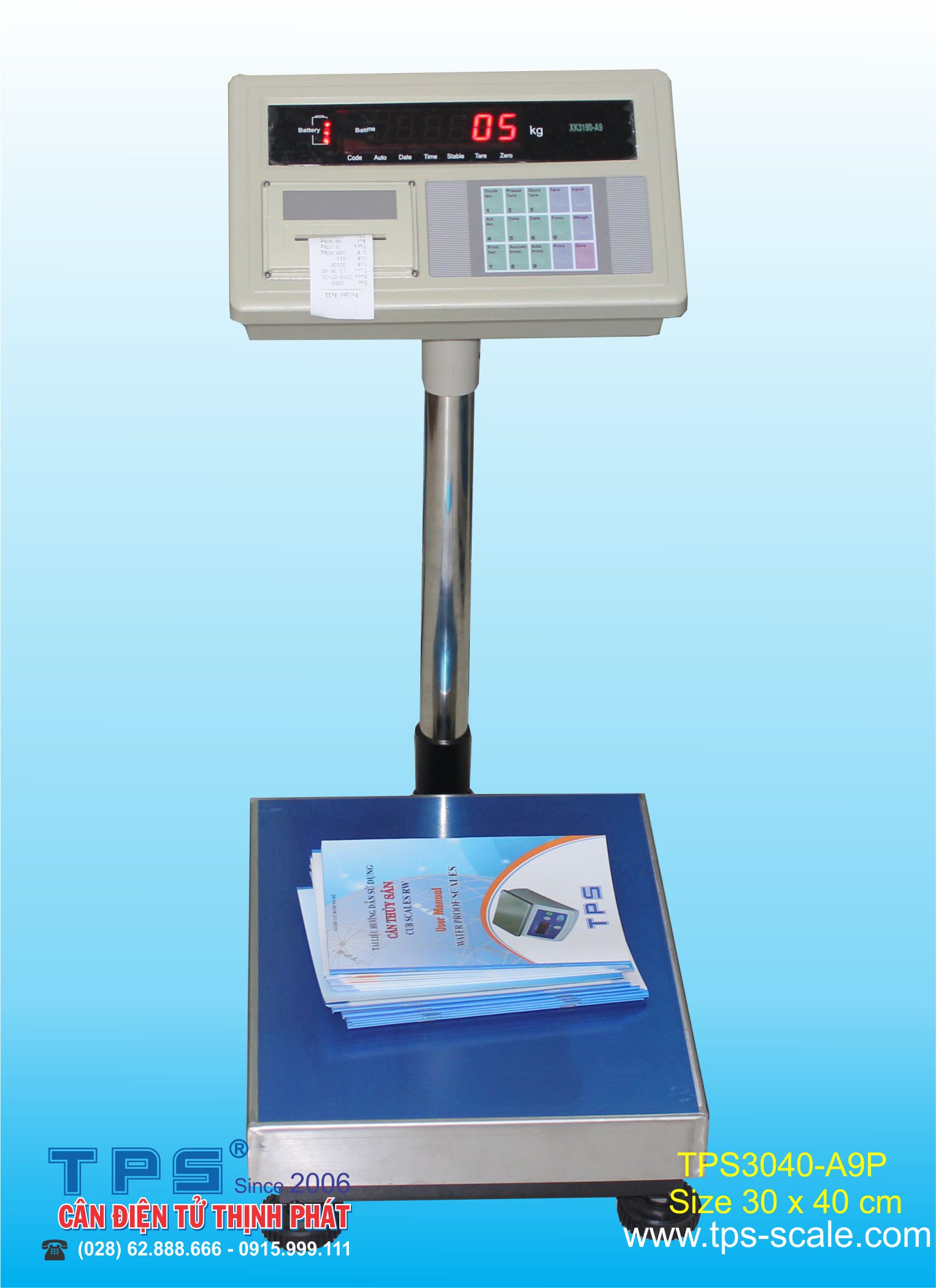

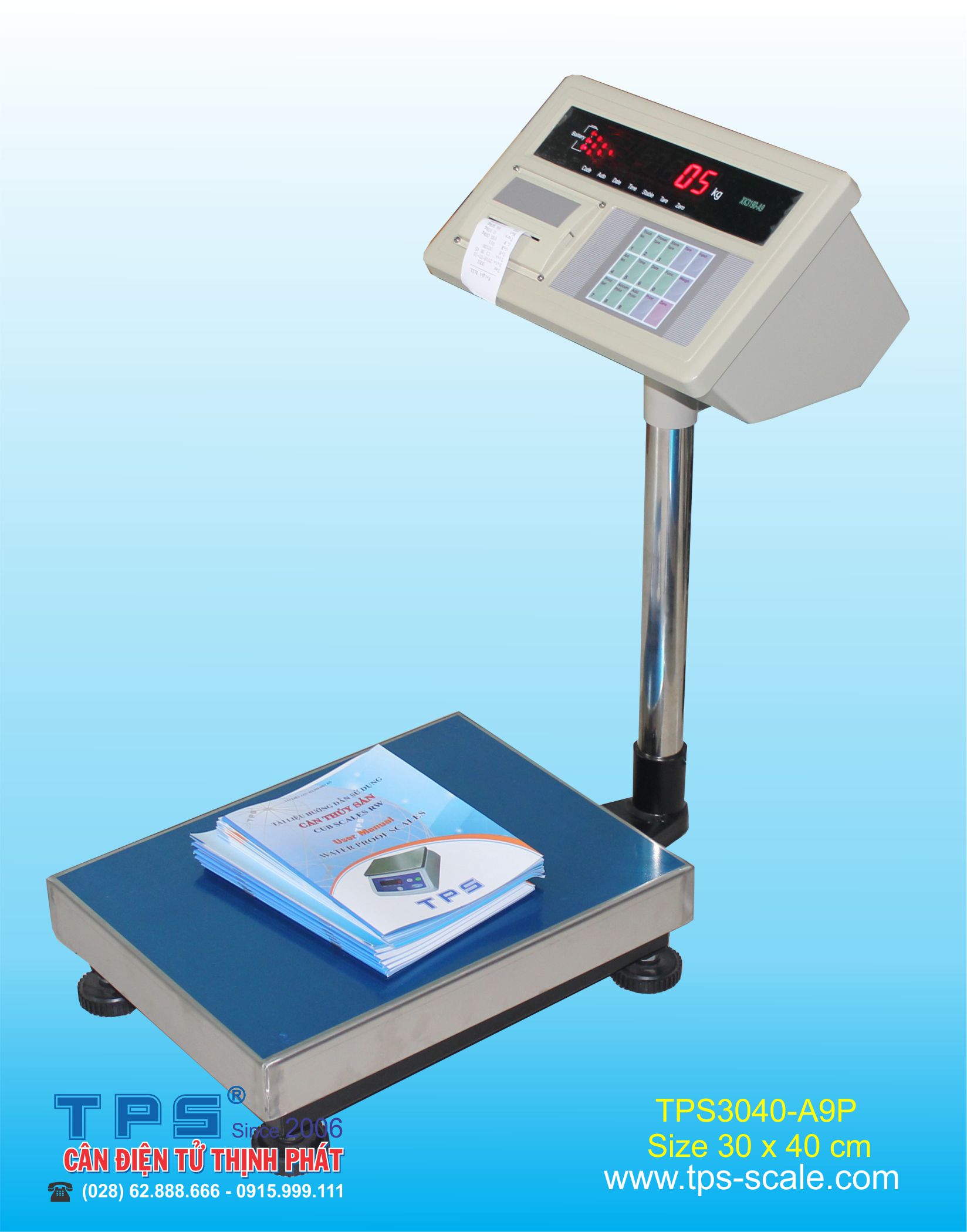

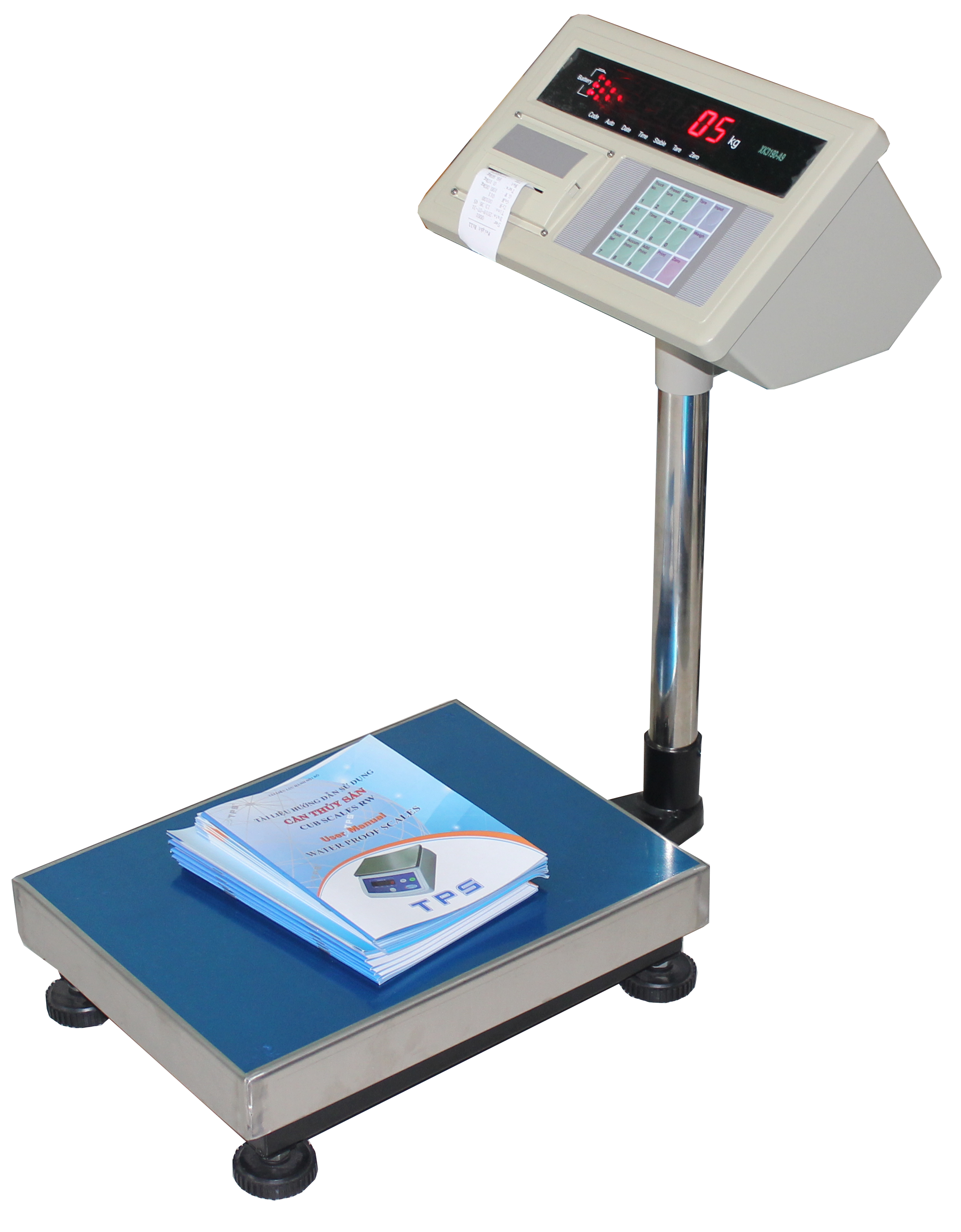

Cân bàn điện tử TPS3040-A9P
Model: TPS3040-A9P Hãng Sản xuất: TPS Original Equipment Manufacturer (OEM).
- Cân bàn điện tử TPS3040-A9P Là mẫu cân bàn thông dụng hiện đại do TPS nguyên cứu và lắp ráp,cân bàn A9P kèm theo máy in, có thể in dữ liệu trực tiếp khi cần, nội dung in có thời gian, trọng lượng, trọng lượng trừ bì, khung bàn cân sử dụng thép chịu lực cao thép vuông ba, được sơn tỉnh điện màu đen bóng chống ăn mòn cao, mặt bàn cân sử dụng inox 304 dày 1 ly dập logo TPS rất dể nhận diện. Cảm ứng lực NA2 do MAVIN sản xuất theo tiêu chuẩn OIMLR60, Bộ chỉ thị A9P do TPS thiết kế và đặt hàng nhà máy sản xuất cho nên sử dụng rất ổn định.
- Thiết kế gọn nhẹ, dễ di chuyển, dể vệ sinh sau sản xuất, quá tải an toàn đến 150% nên không sợ hỏng cân khi bỏ vật nặng lên cân.
- Màn hình LED số đỏ cao 25 mm, dễ đọc giá trị từ mọi góc độ.
- Cân cấp chính xác III, Độ phân giải 1/10.000 theo tiêu chuẩn ĐLVN14:2009 cũng như tiêu chuẩn Quốc Tế OIML R76, Chúng tôi nhập khẩu linh kiện trực tiếp từ nhà máy không thông qua bất kỳ đơn vị nào do đó giá linh phụ kiện cung cấp cạnh tranh nhất chủ động nguồn hàng để sữa chữa cũng như bảo hành trong sử dụng, cam kết thời gian sớm nhất cho khách hàng.
- Sản phẩm do TPS lắp ráp nên rất dể nhận diện khi mở cân sẽ hiển thị chữ "TPS" trước.
Thông số kỹ thuật cân
Cân bàn điện tử TPS3040-A9P cấp chính xác III theo OIML và theo ĐLVN14:2009.
- Mức cân lớn nhất: 20kg, 30kg, 50kg, 60kg, 100kg nhiều sự chọn lựa cho kích thước bàn (300 x 400) mm.
- Mức cân nhỏ nhất: Min = 20e.
- Giá trị độ đọc: d = 5g/10g/20g.
- Giá trị độ chia kiểm: e = d.
- Đơn vị cân: kg, lb.
- Thời gian ổn định: 3 giây.
- Kích thước bàn: (300 x 400) mm.
- Kích thước cân: (dài 400 x rộng 300 x cao 118) mm.
- Trụ cân: Trụ cân cao 500 mm.
- Cổng giao tiếp RS232 kết nối với các thiết bị ngoại vi (máy tính, máy in…).
- Bốn chân đế bọc cao su chống trược có thể tăng giảm cao độ phù hợp với địa hình không bằng phẳng.
- Nhiệt độ hoạt động: -10°C to 40°C, độ ẩm 10%-80%.
- Bộ Chỉ thị A9P: Hiển thị LED số màu đỏ, không bị mờ khi môi trường có độ ẩm cao, chiều cao số LED 25 mm, kích thước Bộ chỉ thị A9P (306 x 234 x 177) mm vỏ nhựa ABS, Bộ chỉ thị A9P Có 20 phím chức năng như Power, TARE, Zero, MODE. Bộ chỉ thị A9P kết nối tự động với bảng đèn YHL3, YHL5 mà không cần chuyển tính hiệu, giao thiếp qua thiết bị ngoại vị chuỗi truyền là 9600., Máy in FSON kèm theo đầu cân, sử dụng mực in Rôbăng RC05, Giấy in 4 phân 4 (mực in và giấy in rất dể mua trên thị trường hiện nay).
- Cảm ứng lực: Cân bàn điện tử TPS3040-A9P sử dụng cảm ứng lực Model NA2-200kg do Mavin sản xuất theo tiêu chuẩn OIML R60 C3, có kích thước (150 x 40 x 45) mm, Điện áp biến đổi (2.0 ± 5) mV/V, sử dụng nhiều cho cân bàn nên dể mua, dể thay thế.
- Khung bàn cân: Do TPS thiết kế và chuyển giao cho LILA Sản xuất theo đơn đặt hàng và tiêu chuẩn của Cân Điện Tử Thịnh Phát phù hợp cho thị trường Việt Nam, bàn cân điện tử TPS3040 sử dụng thép định hình vuông 3 dày 1.2 ly (30mm x 30mm x 1.2mm) bên hông có gắng các nút cao su giúp chống xê dịch với mặt bàn cân, mặt cân làm bằng inox dày 1 ly có in logo TPS rất dễ nhận biết. Khung cân được sơn tỉnh điện màu đen bóng rất thẩm mỹ, bốn chân cân có thể đều chỉnh lên xuống giúp cân giữ thăng bằng cho những nơi có địa hình không bằng phẳng, đế cân có gắng lớp cao su giúp cân chống trược và vững chắc hơn.
- Trọng lượng: 12 kg.
- Trọng lượng vận chuyển: 13 kg.
- Đóng gói: 1 cái / thùng (Dài x rộng x cao) mm (910 x 540 x 195) mm.
- Nguồn điện: 220-240VAC kèm Pin sạc 12V/7Ah, kèm dây sạc.
Cung cấp bao gồm:
- Cân bàn điện tử TPS3040-A9P mới 100%.
- Bộ chỉ thị A9P, trụ inox kèm theo.
- Máy in FSON, mực in RC05 tích hợp trong Bộ chỉ thị A9P.
- Kèm 01 cuộn giấy in cộng.
- Pin sạc 12V/7Ah bên trong Bộ chỉ thị A9P.
- CO phòng thương mại, CQ hãng sản xuất cho linh kiện cân (bản sao).
Xuất Xứ: TPS Lắp ráp tại Việt Nam.
Bảng thông số kỹ thuật bàn cân bàn điện tử TPS3040-A9P
|
Model
|
Cân bàn điện tử TPS3040-A9P
|
|
Mức cân
|
20 kg
|
30 kg |
50 kg
|
60 kg |
100 kg
|
|
Độ đọc e=d
|
5 g |
10 g |
10 g |
20 g |
20 g
|
|
Phạm vị đọc
|
(5g-20kg) |
(5g-30kg) |
(10g-50kg) |
(10g-60kg) |
(20g-100kg)
|
|
Cấp chính xác
|
Cấp III theo OIML, ĐLVN14:2009
|
|
Độ phân giải
|
1/10.000
|
|
Thời gian ổn định
|
3 giây
|
|
Quá tải an toàn
|
150 %
|
|
Hiển thị
|
A9P Số LED màu xanh rõ dễ đọc giá trị từ mọi góc độ
|
|
Load cell
|
Mavin NA2 200 kg kích thước (150 x 35 x 40) mm điện áp (2 ± 0.002) mV/V
|
|
Phím chức năng
|
Có 20 phím chức năng như Power, TARE, Zero, MODE
|
|
Đơn vị
|
kg, lb,
|
|
Giao tiếp
|
RS 232
|
|
Kích thước đĩa
|
(300 x 400) mm
|
|
Kích thước cân
|
(300 x 400 x 118) mm
|
|
Các tính năng
|
Chức năng báo hiệu gần hết pin Chức năng bật/tắt cân tự động giúp tiết kiệm năng lượng
|
|
Chức năng
|
Cân, trừ bì.
|
|
Nhiệt độ hoạt động
|
Nhiệt độ từ -100C đến 400C tại độ ẩm 10% đến 80%
|
|
Pin sạc
|
12V/7AH kích thước pin (148 x 60 x 90) mm sử dụng 80 giờ cho 1 lần sạc đầy.
|
|
Trọng lượng cân
|
12 kg
|
|
Vận chuyển
|
13 kg
|
|
Kích thước thùng
|
(Dài x rộng x cao) mm (910 x 540 x 195) mm
|
|
Tiêu chuẩn
|
OIML, CE, ĐLVN, TPS
|
|
Nguồn
|
220-240VAC Pin sạc 12V/7Ah, kèm dây sạc
|
|
Sản xuất
|
TPS lắp ráp tại Việt Nam
|
Ý nghĩa các phím
- Phím [zero] điều chỉnh về 0.
- Phím [tare] trừ bì.
- Phím [weigh] để cuôn giấy, thoát khỏi chế độ khác về chế độ cân.
- Phím [print] để in. Tùy vào những thiết lập cho máy in.
- Phím [add print] in lần cân gần nhất (Mẫu tin vừa in).
- Phím [ Accum print] in tổng cộng các lần cân. Nút này còn có tác dụng khới tạo code lại từ đầu.
- Phím [time], [date] để xem và chỉnh giờ và ngày của hệ thống.
- Phím [Func] vào chức năng cấu hình
Các vấn đề thường gặp:
Báo lỗi hiển thị trên bộ chỉ thị A9P do TPS cập nhật.
- Err 03: Cảnh báo quá tải.
- Err 19: Số 0 hoặc - không thể in.
- Err 11: Yêu cầu không thỏa mãn định dạng tài liệu hoặc thiết lập máy in sai.
- Err 12: Không tương thích với bộ máy in.
- Err 16: Ngày hoặc giờ không hợp lệ.
- Err 09: Số trao đổi (no truck) không tồn tại.
- Err 10: Số trao đổi (no truck) vượt quá 255.
- Err 13: Thiết lập sai giá trị chia.
- Err 14: Số con số thập phân phải <5 xin vui lòng chọn lại.
- Err 15: Cảnh báo quá tải phải lớn hơn 100, xin chọn lại.
- Err 17: Nhập vào giá trị mới nhỏ hơn 65000
- Err P: Kết nối máy in sai hoặc máy in bị hỏng.
- Err 01: Kết nối tín hiệu load cell với máy tính sai hoặc tín hiệu. Nếu cell mới thì kết nối sai dây, hoặc load cell đã bị phá hủy. Nếu cân chưa chỉnh thì người sử dụng phải kiểm tra lại các load cell. Nếu load cell kết nối đúng nhưng báo lỗi.
- Err 01: thì vấn đề có thể giải quyết bằng cách kết nối chân 4 với chân 6.
- Err 02: Dây kết nối cell bị sai hoặc giá trị tín hiệu vượt quá vùng biến đổi A/D (tương tự/ số).
- Err 05: Khoảng cách xa tín hiệu phản hồi không đúng kiểm tra kết nối ở phần trước.
- Err 18: Bàn phím có vấn đề, Chờ 10 giây bộ hiển thị sẽ vào chế độ cân.
- Err 20: Một phần dữ liệu trong ROM (bộ nhớ) bị mất.
- Err 21: Dữ liệu thiết lập canh chỉnh cân trong RAM (bộ nhớ) và EPROM bị mất. Phải vào chế độ cài đặt để thiết lập lại.
- Err 22: EPROM bị phá hủy.
- Err 23: RAM đã bị phá hủy.
- Err 24: Trong chế độ hoạt động bình thường hãy bỏ 2 chân 14 và chân 15 tại đầu DB15. Sau đó tắt bộ hiển thị và mở lại.
- Err 25: Phần mềm không hợp lệ, hoặc EPROM bị phá hủy.
- Ctnu 0: Bộ hiển thị sẽ báo lỗi này nếu không nhận được dữ liệu ổn định trong vòng 25 giây kéo dài đến bước 8 hoặc bước 9 của quá trình canh chỉnh. Tại thới điểm này ta có thể chọn 0, 1 hoặc 2.
0: (Abort) Bộ hiển thị sẽ không thực hiện bước này và chuyển sang bước kế tiếp.
1: (Retry): Cố gắng làm lại.
2: (Ignore): Hoạt động không ổn định có thể trong quá trình sử dụng.
Hướng dẫn bộ chỉ thị A9P bằng video do TPS cập nhật
