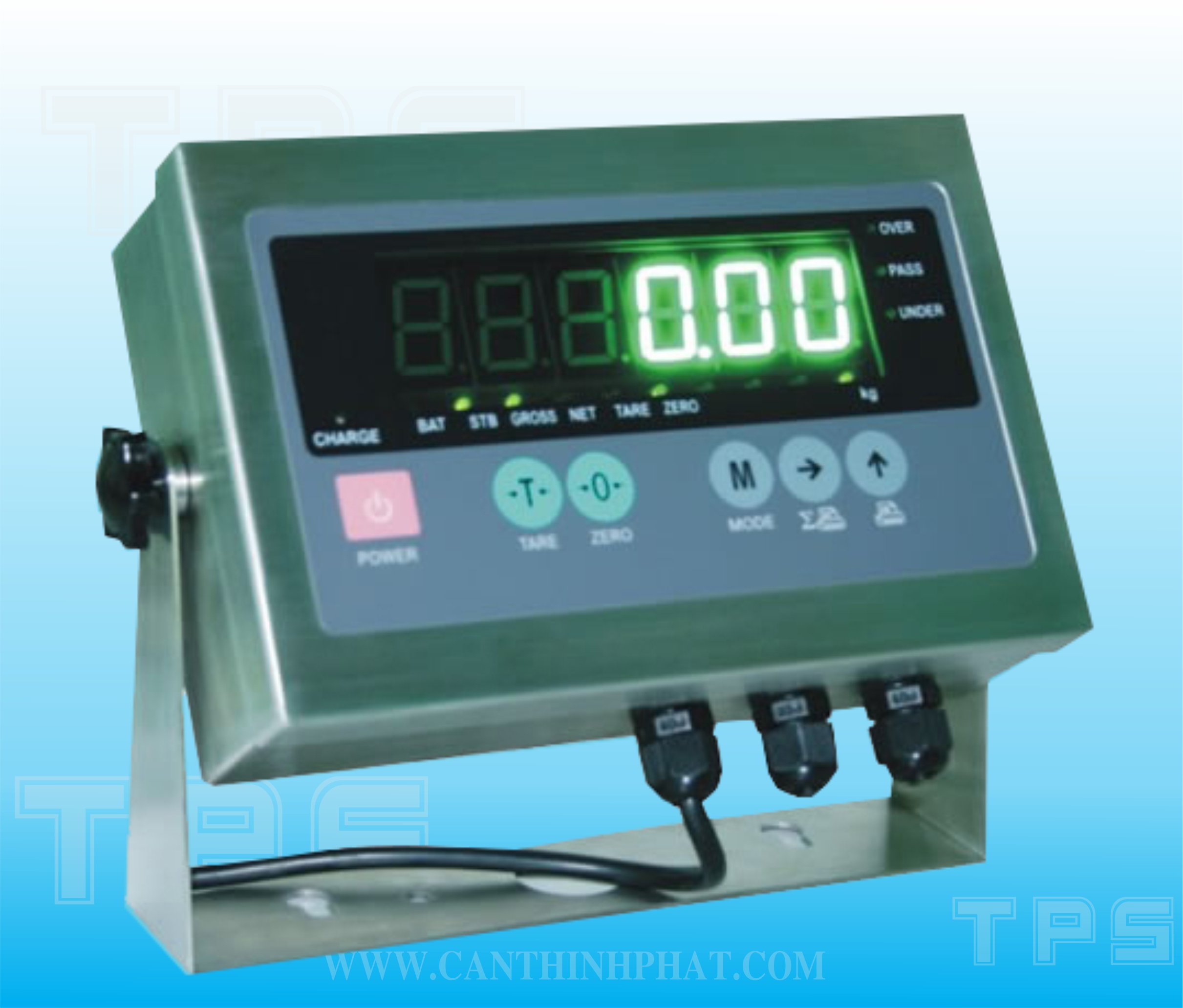

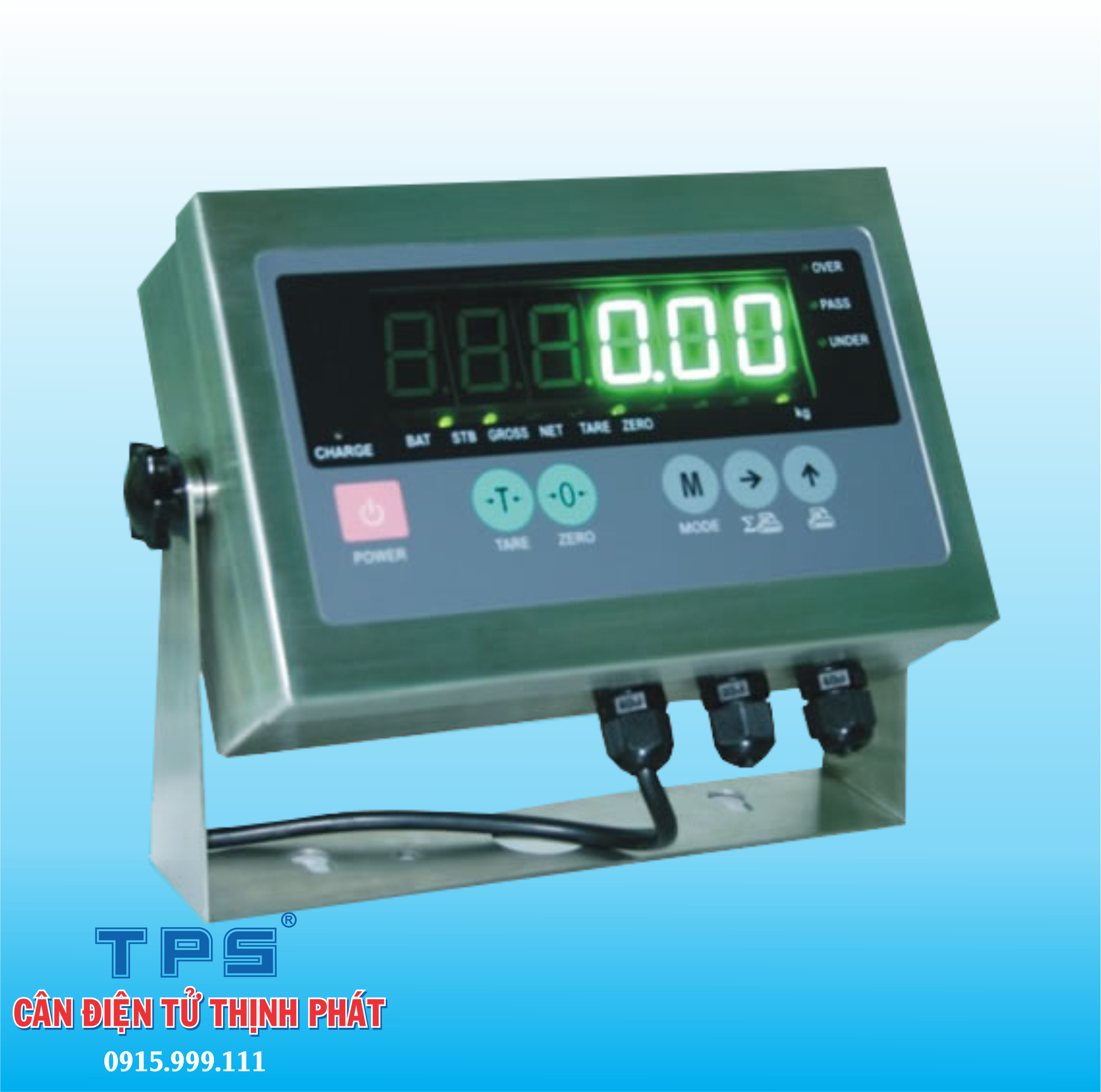

Bộ chỉ thị DIGI 28SS
Hãng sản xuất: CHANGZHOU LILANG ELECTRONIC CO., LTD.
Bộ chỉ thị DIGI 28SS do LILANG sản xuất tại Trung Quốc nhưng các linh kiện chính như chíp, Led do Yaohua nhập khẩu từ Châu âu hoặc Mỹ, các thiết bị phụ kiện như vỏ inox 304, Pin sạc, Adapator do Lilang tự sản xuất, Bộ chỉ thị DIGI 28SS sản xuất theo đơn đặc hàng của Hãng Cân Điện Tử Thịnh Phát phù hợp với thị trường khi hậu tại Việt Nam.
Tiêu chuẩn: CE.
Cấp chính xác III theo tiêu chuẩn Việt Nam cũng như tiêu chuẩn Quốc Tế OIML R76.
Vỏ bằng thép không rỉ thích hợp sử dụng ở những nơi ẩm ước.
Độ phân giải: 1/30.0000.
Phạm vi cài đặt 5 kg đến 100000 kg.
Đơn vị cân: kg, lb.
Màn hình hiển thị: Màn hình số LED số màu xanh cao 25mm.
Tốc độ nhận mẫu: 10 lấn/ giây.
Độ nhạy loadcell: 1.5mv/v tới 3mv/v.
Chức năng: Cân, trừ bì, cộng dồn, cân động vật, kết nối với đèn 3 màu HI-Lo-OK.
Cổng giao tiếp RS232 kết nối máy in, máy tính, màn hình phụ khoản cách nhỏ hơn 50 mét.
Tốc độ truyền RS232 1200/2400/4800/9600.
Phím nhấn: Có 06 phím chức năng như Power, TARE, Zero, MODE, ->, !^.
Kết nối load cell: 8 load cell 350 tới 800 ohm, 2mv/v hoặc 3mv/v.
Phạm vi zero: 2 % đến 100% khả năng cân.
Trọng lượng quả hiệu chuẩn: Có thể thay đổi 5 kg đến 100% tải max.
Nhiệt độ hoạt động: -10°C～40°C .
Nhiệt độ bảo quản: -25 °C～55°C.
Kích thước: (230 x 150 x 70) mm.
Đóng gói cái: (250 x 180 x 90) mm.
Đóng gói thùng: 8 cái/ thùng có kích thước (650 x 480 x 510) mm.
Trọng lượng: 3,2 kg.
Trọng lượng đóng gói: 3.4 kg..
Nguồn cung cấp: 220-240VAC kèm theo Pin sạc 6V/3.2Ah và dây sạc

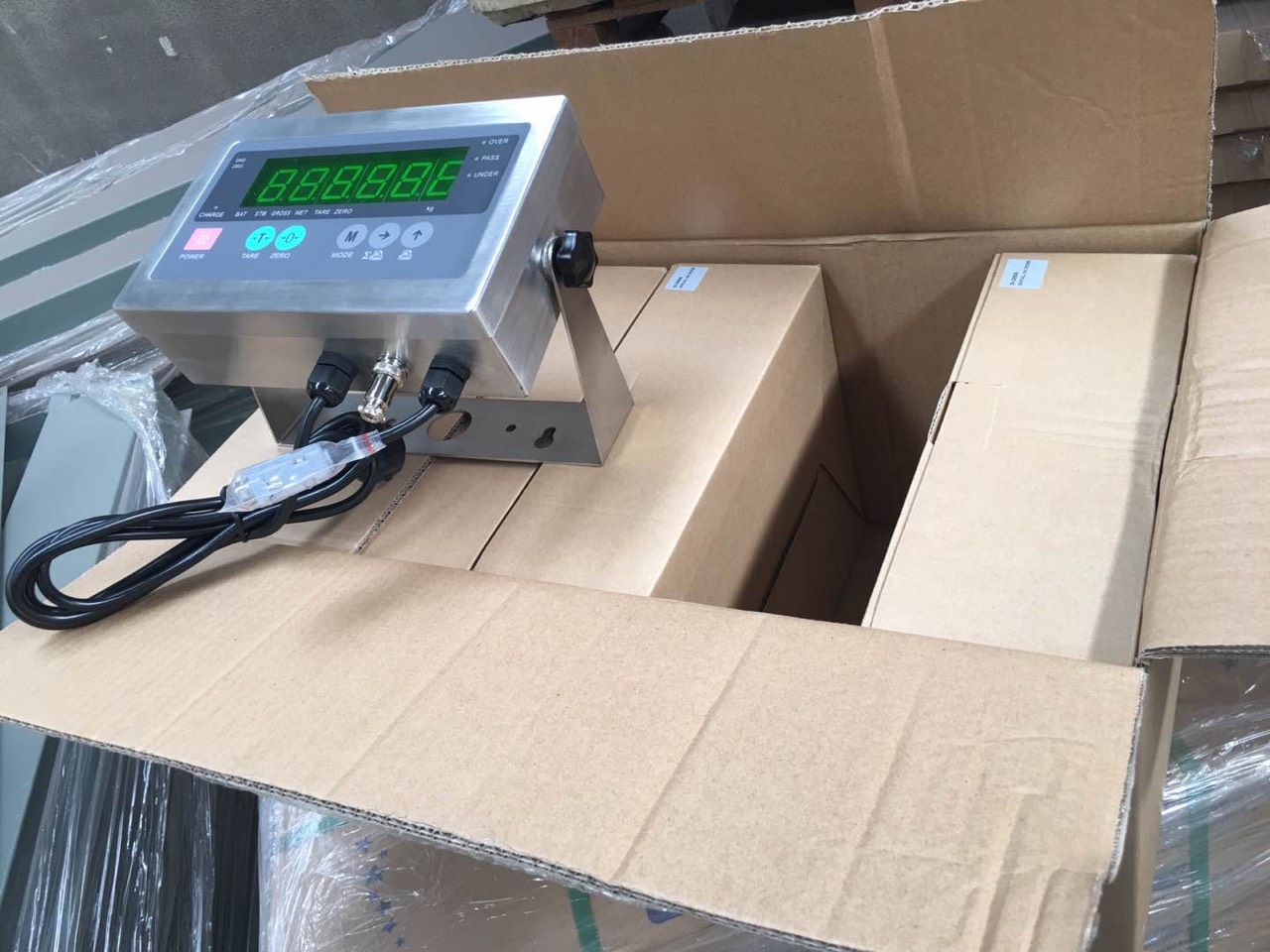

Cung cấp bao gồm:
Bộ chị thị DIGI 28SS nhãn hiệu DIGI mới 100%.
Cổ inox dùng để bắc vào trụ cân bàn, cân sàn.
pin sạc 6V/3.2Ah kèm theo bên trong bộ chỉ thị.
CO phòng thương mại, CQ hãng sản xuất (bản sao).
Tài liệu hướng dẫn sử dụng Tiếng Việt, Tiếng Anh.
Xuất Xứ: TPS OEM CHANGZHOU LILANG ELECTRONI TRUNG QUỐC.
Bảng thông số kỹ thuật Bộ chỉ thị DIGI 28SS.
|
Model
|
Bộ chỉ thị DIGI 28SS |
|
Độ Phân giải
|
1/30.000
|
|
Khả năng cài
|
Từ 5kg tới 100 tấn
|
|
Hiển Thị
|
Màn hình số LED số màu xanh cao 25mm
|
|
Kết Nối
|
8 load cell 350 tới 800 ohm, 2mv/v hoặc 3mv/v
|
|

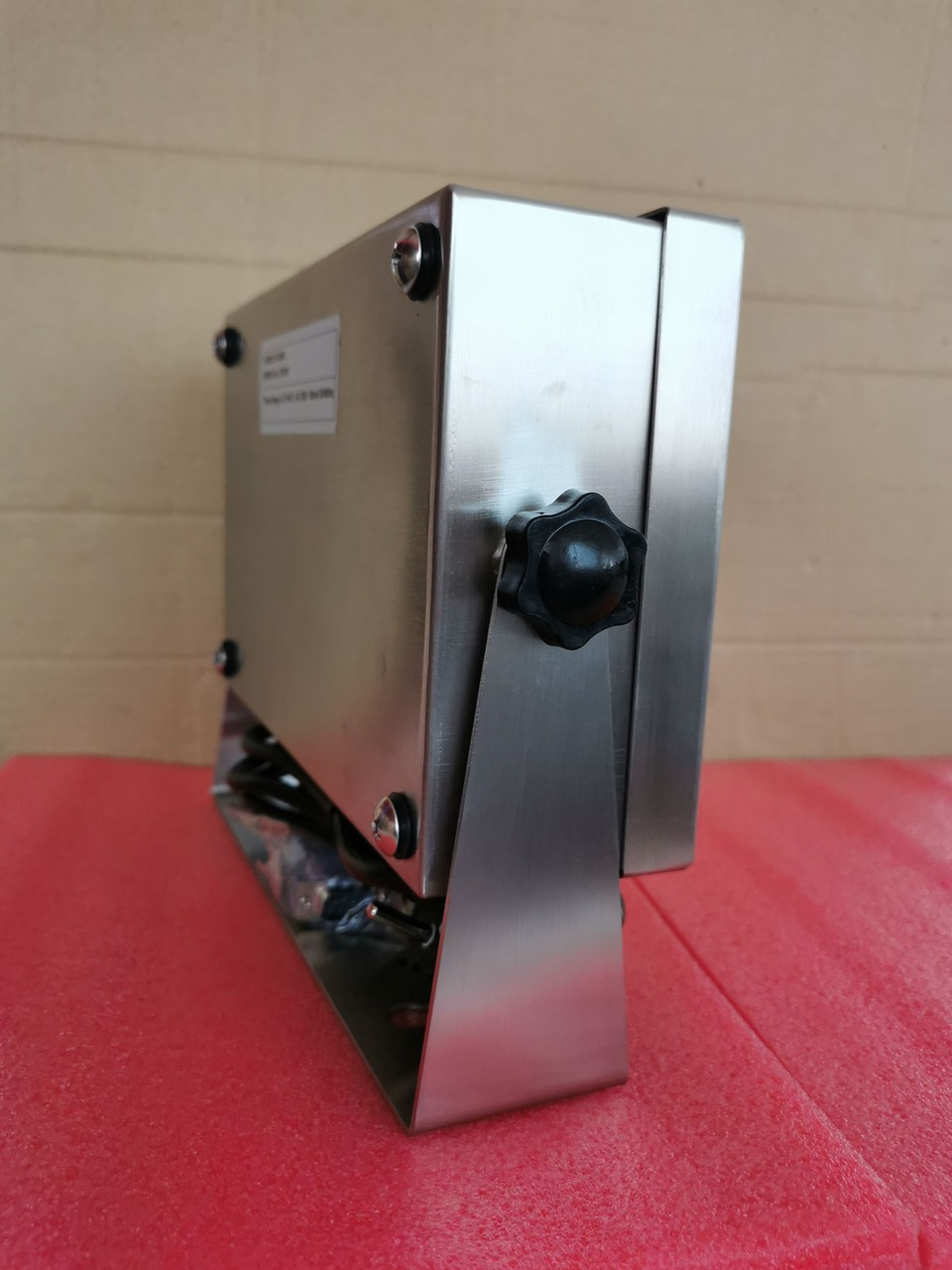

Vỏ đầu cân
|
INOX 304 Vỏ bằng thép không rỉ thích hợp sử dụng ở những nơi ẩm ước.
|
|
Bàn phím
|
Có 06 phím chức năng như Power, TARE, Zero, MODE, ->, !^.
|
|
Giao tiếp
|
RS232 tốc độ 1200/2400/4800/9600
|
|
Chức năng
|
Cân, trừ bì, cộng dồn, cân động vật, kết nối với đèn 3 màu HI-Lo-OK
|
|
Kích thước
|
(230 x 150 x 70) mm
|
|
Hộp
|
(250 x 180 x 90) mm
|
|
Đóng gói
|
(8 cái/ thùng 650 x 480 x 510) mm
|
|
Tiêu chuẩn
|
CE, ĐLVN, TPS |
|
Pin sạc
|
Hiệu LEOCH Battery 6V/3.2Ah kích thước pin (132 x 32 x 60) mm |
|
Trọng lượng
|
3,2 kg |
|
Vận chuyển
|
3.4 kg |
|
Nhãn hiệu
|
DIGI |
|
Nhập Khẩu
|
TPS |
|
Nguồn
|
220-240VAC kèm theo Pin sạc 6V/3.2Ah và dây sạc |

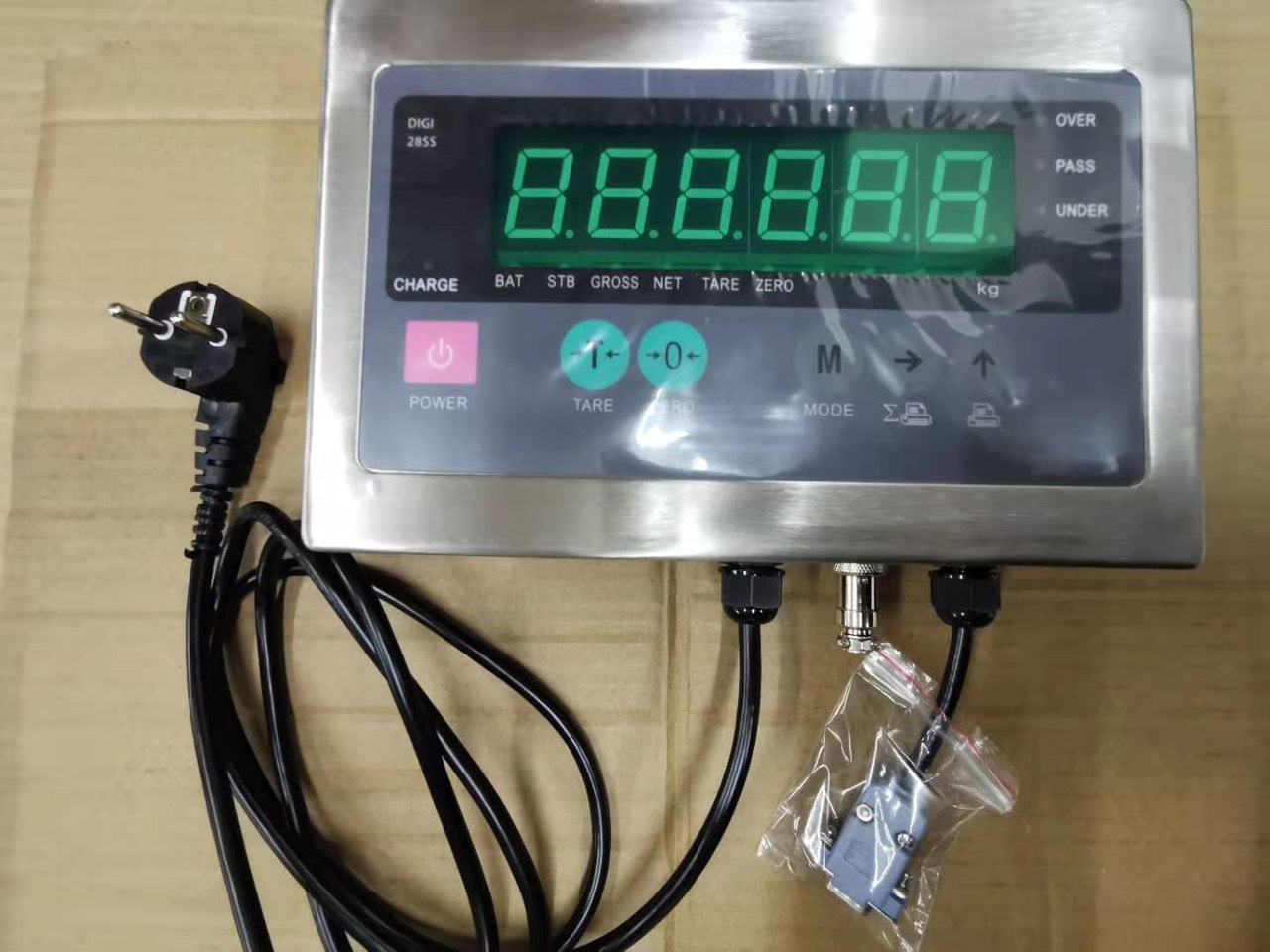

Ý nghĩa các phím cân.
DIGI 28SS Seri có 06 phím chức năng .
Phím Power: Nhấn phím này mở nguồn.
Phím TARE: Nhấn phím này dùng để trừ bì khi cân ở chế độ cân khối lượng.
Phím Zero: Nhấn phím này dùng để ổn định cân ở mức “0” khi cân ờ chế độ cân khối lượng.
Phím MODE: Nhấn phím này dùng để xóa lần cân (chỉ sử dụng trong khi hiệu chuẩn cân).
Phím -> : Nhấn phím này dùng để giữ lại giá trị cân.
Phím !^: Nhấn phím này dùng để chuyển đổi cân sang chế độ cân khác và ngược lại
Hướng dẫn hiệu chuẩn bộ chỉ thị DIGI 28SS.
Bật Phím ON/OFF mở nguồn cân về 0.
Nhấn giữ phím TARE (T) màn hình hiển thị CAL tiếp tục nhấn phím ->.
(Phím muổi tên) Màn hình hiển thị CAL 00 nhấp phím (M) màn hình hiển thị “……” sau đó hiển số kg cần CALIP
(ví dụ 50.00kg là cần calip 50kg sai số cho phép 20g) Nhấn phím -> cân hiện “0000.0” ta dùng phím -> di chuyển đèn nhấp nháy ngay số 0 cần nhập tải, bấm mũi tên lên để nhập tải “00.100.0” (100kg) sau đó ta đặt 100kg tải lên bàn cân chờ ổ định 3 giây nhấm phím M màn hình hiển thị 100.0kg sau đó lấy quả cân xuống, xong qui trình calip cân
Sơ đồ Kết nối với loadcell và bảng đèn.
|
Sơ đồ kết Nối với loadcell
|
Sơ đồ kết nối với bảng đèn |
|
|
|
Features:
1. Stainless steel case, suitable for use in damp places.
2. AC and DC, battery 6V3.2Ah.
3. Intelligent battery power,low voltage
automatic shutdown.
4. Zero automatic tracking and tracking range can be selected.
5. Wide range selection and choose different values.
6. Uninterrupted date, time display and modification.
7. Weight continuous printing, cumulative printing and peeling printing function.
8. RS-232 interface.
9. Can be set animal weighing mode.
10. Number of load cells: Max. 8 load cells (350 ohm).
11. Display: 25mm height green LED display, 6 digits.
12. Optional three output relay interface.
13. Operation temperature：-5°C~40°C.
Operation Humidity：≤ 85％.
14. Dimensions: (230 x 150 x 70) mm.
15. N.W.:3.2kg
(three set points (hi/lo/go) relays output for optional)
Technical Data.
|
Model
|
INDICATOR DIGI 28SS |
|
Input signal range
|
-19mV～19mV
|
|
Conversion speed
|
More than 10 times/s
|
|
Nonlinearity
|
0.0015%
|
|
Gain drift
|
0.03%
|
|
Bridge voltage
|
DC 5V
|
|
Sensor connection
|
1-8 350Ω sensors
|
|
Display
|
25mm height green LED display, 6 digits.
|
|
Case
|
Stainless steel case, suitable for use in damp places
|
|
Indication range
|
-99999～999999 TPS999111-915999111(decimal point is not considered) TPS OEM LILA Weighing
|
|
Scale interval
|
1/2/5/10/20/50 optional
|
|
Dimensions
|
(230 x 150 x 70) mm
|
|
Signal
|
RS232 interface
|
|
Transmission distance
|
＜20m
|
|
Power supply
|
AC220V; 50, 60Hz (-2%~+2%)
|
|
Operating temperature
|
-10 °C～40°C |
|
Storage and transport
|
temperature -25 °C～55°C |
|
Relative humidity
|
≤ 85%RH |
|
Battery
|
LEOCH Battery 6V/3.2Ah size (132 x 32 x 60) mm
|
|
Brand
|
DIGI |
|
Import
|
TPS |
|
Weight
|
Approx. 3,2 kg |
Hướng dẫn bộ chỉ thị DIGI 28SS bằng video do TPS cập nhật
